Aujourd’hui, test du module Fibaro FGBS321 en condition réel

Avant de rentrer dans le cœur du sujet, petite présentation de la bête :

Première surprise quand on ouvre la boîte : la taille du module… Le module a la taille d’une grosse pièce de 2€, cela change des modules ou il faut forcer pour les faire rentrer dans nos boitiers de 45 mm de profondeur. ;-)

La taille du module s’explique par son usage particulier : etre intégré des capteurs existant (mouvement, sonnette) pour les rendre communiquant. Pour cela on reste en basse tension (9V-30V) et il n’y a donc pas de relais volumineux.

Ce module présente 2 fonctionnalités :

  • Une entrée 1-Wire pour y connecter jusqu’à 4 DS18B20
  • 2 entrés de types contacts sec qui pilotent 2 borniers. L’état des entrés étant remontés dans votre boite domotique favorite.

Test en banc d’essai

1/ Les entrées contacts sec

Le résultat est au rendez-vous, lorsque l’on fait varier l’état des entrés, nos capteurs sur la Vera (ou autres) bascules instantanément. A noter qu’il vous faudra peut-être redémarrer la Vera après l’ajout du module pour pouvoir visualiser correctement l’affichage des modules.

Remarque : Les 2 borniers de sortie ne pouvant être commandés par Z-wave (ils dépendent uniquement de l’état des entrées).

2/ L’entrée 1-Wire

L’objectif pour moi de ce test était de vérifier le fonctionnement en branchement parasite (parasitique).

Note sur le mode parasite du 1-Wire

Le 1-Wire est capable de fonctionner en mode alimenté (3 fils) mais également en mode parasite (2 fils). Vous retrouverez sur ce blog tous les détails du montage.

Tout fonctionne, la température remonte bien. Bonne nouvelle, puisque dans mon réseau, mes modules 1-Wire utilisent le réseau téléphonique et sont branchés en mode parasite (2 fils).

Passons à la pratique

Et la c’est le début de la galère … Première chose à savoir, à chaque fois que vous voudrez modifier la configuration de votre réseau 1-Wire (ajout, remplacement, suppressions d’une sonde), il vous faudra Exclure / Ré-Inclure votre module sur votre Box. En théorie, le réseau évolue peu donc à l’usage ce ne sera pas très gênant mais pour la phase initiale, cela rallonge énormément la phase d’installation. Dans mon cas, j’ai effectué pas moins de 17 Exclusion / Ré-Inclusion pour essayer de faire fonctionner le tout, soit une grosse après-midi ;-)

1/ Mon réseau

Petite présentation photo de mon réseau 1-Wire :

2 modules prise téléphone :

3 sondes branchées en RJ 11 :

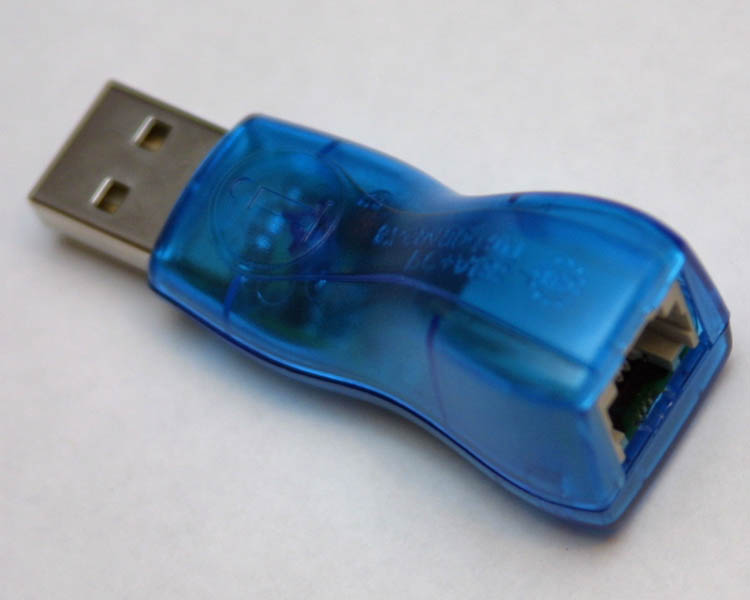

Un module Usb / 1-Wire, branché sur un linux (qui  a vocation a disparaitre :)) :

2 / Les constats

A l’inclusion, tout vas bien. Les 4 sondes sont bien détectées et s’ajoutent à l’interface. Mais la température ne remonte pas, les sondes restent sur 0

Si j’en débranche une, la température des trois autres remontes, quelques soit celle que je débranche. Etonnant car avec mon module Usb je n’avais pas ce genre de problème…

J’ai tenté pas mal de chose sans grand résultat, baisser ou augmenter la fréquence d’actualisation des capteurs, mettre tous les capteurs a cotés pour limité la taille du câblage, rien à faire…

Le bilan du test

Malgré le fait que je n’ai pas réussi à faire fonctionner correctement mes 4 sondes en mode parasite, ce module reste une très bonne surprise avec beaucoup de potentiel. J’ai 3 sondes de températures pour un cout imbattable (40€ + 3 x 3€ = moins de 50€)

Je vais quand même me pencher sur une solution Arduino (probablement l’objet d’un prochain article)

Pour bien faire les points suivants sont à améliorer :

- l’ID des sondes 1-Wire ne remonte pas dans la configuration, du coup à chaque Exclusion / Inclusion vous perdez la correspondance entre vos sondes et vos device Vera. Cela n’aide vraiment pas au diagnostique.

- L’heure du dernier relevé n’est pas actualisé, c’est probablement un problème lié au soft de la Vera qui j’espère sera réglé lorsque le module sera officiellement supporté.

J’espère que Fibaro nous sortira un module ou il sera possible de commander les borniers en Z-wave, et de préférence alimenté en 5V-20V (9V mini c’est un peu haut). Ce jour la j’en commande une palette. Imaginez un peu, pouvoir domotiser tout et n’importe quoi, les boutons de votre cafetière, le bouton power d’un Nas, les boutons de la machine à laver, etc … cela ouvrirait de grandes portes.
